四門兩蓋綜合環境耐久試驗一種用于整車耐久試驗的車門關閉速度測量系統的制作方法


隨著汽車工業的迅速發展，汽車市場競爭異常激烈，各大汽車公司通過滿足 消費者對汽車各種性能指標的要求來獲取競爭優勢。車門關閉輕便性、靈活性是評價汽車 車門設計和汽車使用性能的重要指標之一。從研究、設計、分析和檢驗的方便性角度出發， 車門關閉能量都是用"速度"來表示的，因此車門關閉速度成為評判車門關閉輕便性的重要 依據。
  在目前汽車新車定型前的整車四門兩蓋綜合環境耐久試驗過程中，不同溫度環境 下的車門試驗周期一般為10萬次，因此在試驗過程中需要對車門關閉速度進行有效控制， 對關閉速度進行、簡單便捷地測量和校正，以試驗完成。
 車門關閉速度通常采用關門速度測試儀進行測量，但此儀器較為昂貴，只能偶爾 檢測使用，不能運用于整車耐久試驗的整個過程中。目前，雖然現有的關門速度測量設備不 同，但依據原理（V=L/At)卻大體相同?，F(xiàn)有技術中仍缺少一種能夠滿足測量準確度要 求、一次測量實現多組數據獲取、簡單方便且成本低廉的速度測量裝置，而且公開的專利存 在測量數據準確性差等不足，因此需要開發一種精度有保障、便于實驗室操作實現且成本 低廉的速度測量裝置。

  如上所述的固定部件包括傳感器支撐架、傳感器基座和緊固螺絲；傳感器支 撐架整體為長方形板狀，中部沿長度方向開有長方形通槽；傳感器基座整體為長方形 板狀；傳感器基座的前側端面與傳感器支撐架的左側端面固定連接；傳感器基座 與傳感器支撐架相垂直；傳感器基座的左側端面固定在車身上；緊固螺絲共有兩個， 分別套裝在傳感器和第二傳感器的外側。

 本實用新型包括測量部件、固定部件和數據采集部件。主要有如下創新點和技術 進步點：
 (1)根據測速原理搭建測速系統，并成功應用
 試驗時，根據目前工程中常用的測速原理，選用成本低、易操作的光電接近開關作 為傳感器完成了車門測速裝置的設計，并在整車四門兩蓋綜合環境綜合耐久試驗中成功應 用，累計完成三種車型不同溫度環境下30余萬次的車門速度測量、校對和監控。
 (2) -次獲取多組數據，實現測量和校準，可進行連續測量和數據獲取，并 通過驗證
 為試驗數據的，本裝置中采用MDR-80高分辨率移動數據采集器采集 傳感器信號，采樣頻率高可達20MHz，獲取試驗數據的精度。
  由于車門測速裝置所用的圓柱型光電開關本身時具有一定時間差，因此通過一次 關門過程中可獲取多組車門速度數據，實現了對車門速度測量度（誤差小于2%)的自 身校正，避免不同工況下進行速度對比時外界因素的影響，確保了結果可信度。

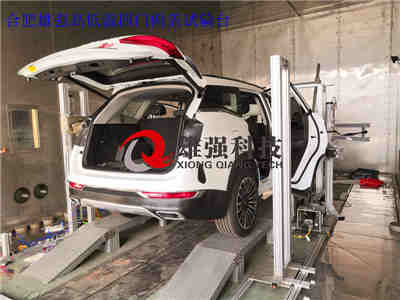

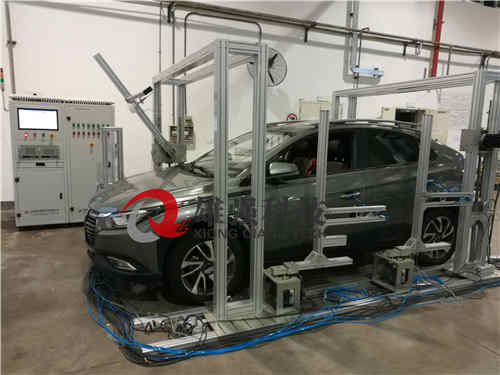

 車門關閉是在耐久試驗平臺上進行的，由壓縮空氣驅動作動臂實現車門的連續開 關閉合，移動數據采集器的使用了數據的連續獲取，進一步了數據準確性。
   (3)優化裝置外觀，設計傳感器基座，實現不同工況下的車門速度測量
 由于測速裝置安裝在車門外部而不受空間實際位置的限制，因此設計底座將 其固定在所測車門相鄰的車身上，可實現傳感器間距和進深距離的調節，裝置的快速安裝 和拆卸，使用方便，可滿足不同車型不同車門的關閉速度測量，并在國內某汽車生產廠 商的多種車型整車四門兩蓋綜合環境耐久試驗中成功應用，了試驗順利進行。

  整車耐久試驗的車門關閉速度測量系統，包括測量部件、固定部 件和數據采集部件。測量部件與固定部件固定連接，固定部件與車門固定連接，測量部件還 與數據采集部件連接。測量部件用于測量車門關閉時的速度，固定部件用于將測量部件固 定在車身上，數據采集部件用于接收測量部件的測量數據。
 測量部件包括傳感器1和第二傳感器2。傳感器1和第二傳感器2沿水 平方向布置，分別固定在固定部件上。傳感器1和第二傳感器2用于測量車門關閉時 的速度。傳感器1和第二傳感器2均采用光電式接近開關實現。
表1為一次關門過程獲取 多組車門速度數據與理論值的對比，通過上述數據可實現對車門速度測量度的自身校 正，避免了在不同工況下進行速度對比時外界因素的影響，而且數據采集和處理過程中高 分辨率數據采集器的使用可試驗數據的精度（誤差小于2%)，確保結果可信度。本實 用新型在國內某汽車生產上的多種車型的整車耐久試驗中得到了成功應用，確保了測 量精度，了試驗的順利進行。

 用于整車耐久試驗的車門關閉速度測量裝置，目的是解決現有車門關閉速度測量裝置成本高，準確性差的問題。其特征在于，它包括測量部件、固定部件和數據采集部件；測量部件與固定部件固定連接，固定部件與車門固定連接，測量部件還與數據采集部件連接。本實用新型可實現對車門速度測量度的自身校正，避免了在不同工況下進行速度對比時外界因素的影響，而且數據采集和處理過程中高分辨率數據采集器的使用可試驗數據的精度，確保結果可信度。本實用新型在國內某汽車生產上的多種車型的整車耐久試驗中得到了成功應用，確保了測量精度，了試驗的順利進行。
