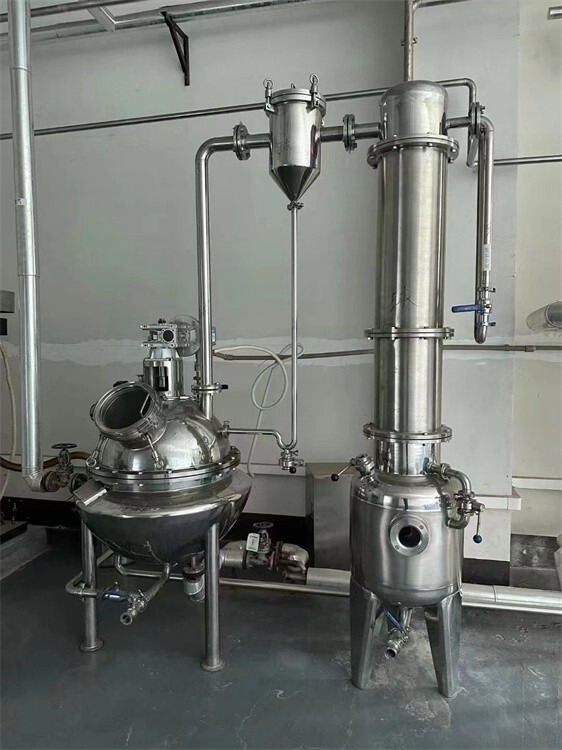

實驗室多功能提取濃縮回收機組適用于中草藥和天然產物的提取濃縮（水和有機溶劑）和揮發性芳香油的回收，濃縮比重1.1-1.38。多功能提取濃縮回收機組設備一般組成包含提取罐，回流冷凝器，回流冷卻器，芳香油收集器，提取罐過濾器，列管式加熱器，蒸發器，回收冷凝器，回收冷卻器，收集罐，不銹鋼機架及連接管閥件、儀表等，主要規格有10L,20L,30L,50L,100L,200L,500L等。設備功能：靜態水提或醇提，常壓熱回流水提或醇提，常壓外循環濃縮，常壓濃縮，真空減壓濃縮，有機溶劑回收（常壓或減壓）(可選配在線超聲波提取功能)

是提取車間新建、改擴建；新藥、新產品開發；實驗研究等方面應用的理想提取設備；整機體積小，外型美觀，便于清洗及維護，符合GMP認證要求。本設備是在不改變傳統中藥、天然植物提取特點的前提下，在連續逆流提取設備基礎上，結合超聲提取原理（利用超聲波的空化等效應，加速有效成份的浸出），大幅度降低了生產成本。

本設備具備連續逆流提取設備全部?jī)?yōu)點，同時超聲強化提取還具有如下優點：大幅度縮短提取時間，提取速度更快，有效成份提取率更大，效率更高；提取時間短，減少無效成份的溶出；提取液雜質少、質量高；易于分離、純化；提取溫度低（有時不需要加熱），大幅度節能，保護熱敏性物質有效成分份；不受有效成份極性、分子量大小的限制，適用于絕大多數中藥材、天然植物提取。

連續進料與出料，系統穩定，操作方便。本系列設備在工作時，僅需在進料初期按要求調節好各項參數，同時物料連續穩定供應，調節方便，可連續穩定進行濃縮并達到合格的比重要求并可同時回收溶煤。

便于采用的控制方法。由于LJN系列濃縮的流程主要以各效的溫度為控制參數，系統運行時各參數穩定，便于采用的自動控制（PLC與人機界面控制），而且控制裝備成本相對較低，對于中藥生產實現全自動控制有較大的便利。

結構設計、合理。在結構 上，我們采用優化的設計方案，對進料時的料液分布與在管內的流動我們采用的液體分布裝置，使物料能均勻地進入各加熱管，同時，選用進口的內壁鏡面管作加熱管，使物料在管內的流動阻力小、速度快，不易析出結垢。為提高濃縮的，系統裝備的霧沫捕集器，削除霧沫夾帶的能力強，分享效率可達96-99％，而且阻力降小。

將藥材投入提取罐內，加藥材的5-10倍如純凈水、乙醇等根據提取工藝中所要求的溶媒，先開啟提取罐的蒸汽閥。蒸煮1小時左右，開啟真空將提取罐內的藥液抽入加熱器內，開啟加熱器的蒸汽閥，進行加熱蒸發，利用產生的汁汽對提取罐進行加熱，開啟緩沖貯水罐閥將二次蒸汽冷凝下來的液體經過提取罐頂部噴淋管內噴淋罐內,連續循環3～4小時,后關閉提取罐蒸汽閥與加熱器二次蒸汽閥,開啟第二加熱器蒸汽閥進行收膏。[1]

濃縮設備特點是：添加絮凝劑增大沉降固體顆粒的粒徑，從而加快沉降速度；裝設傾斜板縮短礦粒沉降距離，增加沉降面積；發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用；配備有完整的自控設施。

包含：中草藥粉碎主機1套；調速切片切段機一套；低溫冷凍粉碎機一套；閃式提取設備一套；500L循環超聲波提取濃縮機組包含有：150L動態提取罐1套、500L循環超聲波提取罐1套、冷凝器1套、垂直列管冷卻器1套、超聲波發生器1套、真空濃縮蒸發器1套、濃縮液回收小罐1套、汽水分離裝置1套、離心泵1套、控制系統1套；100L小型提取濃縮機一套包含：100L提取罐1套、冷凝器1套、過濾器1套、單效中央循環蒸發器1套、油水分離器1套、回收罐1套, 控制系統1套；碟片離心機1套。
