氣缸磁性開關使用注意事項
1）從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的大速度vmax。該大速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的小動作范圍lmin=10mm，則磁性開關能檢測的大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。

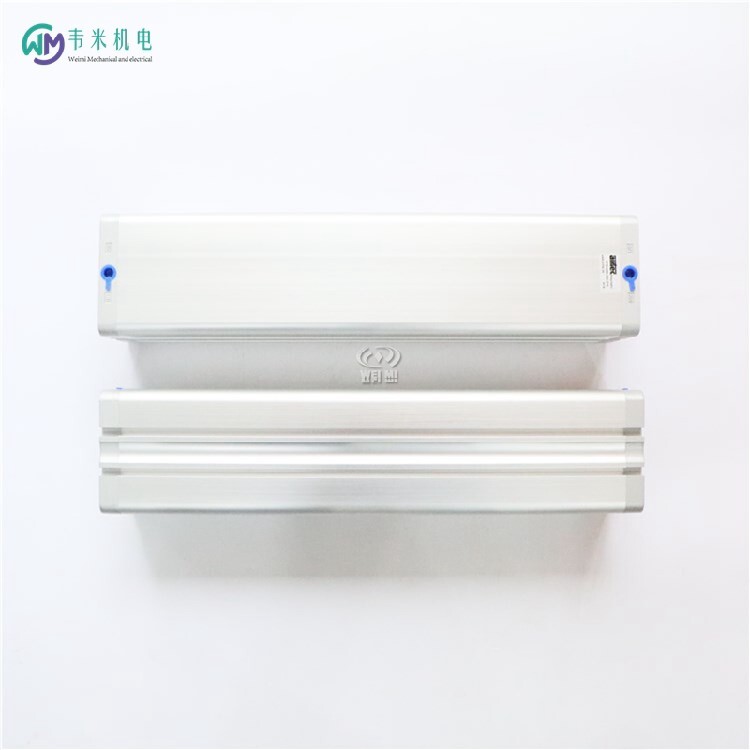

LX-40-25-000
2387-XLVK-50-400
2387-XLVK-50-320
2387-XLVK-50-300
01-XL-050-0400-40
03-XLVK-063-30
CX-80-PR-3340-200

氣缸的結構
缸筒、活塞、活塞桿、前端蓋、后端蓋及密封件等組成。雙作用氣缸內部被活塞分成兩個腔。有活塞桿腔稱為有桿腔，無活塞桿腔稱為無桿腔。
無桿腔輸入壓縮空氣時，有桿腔排氣，氣缸兩腔的壓力差作用在活塞上所形成的力克服阻力負載推動活塞運動，使活塞桿伸出；當有桿腔進氣，無桿腔排氣時，使活塞桿縮回。若有桿腔和無桿腔交替進氣和排氣，活塞實現往復直線運動。
氣缸的基本組成和原理：
氣缸的組成 : 缸體，活塞，密封圈，磁環（有傳感器的氣缸）
原理 : 壓力空氣使活塞移動，通過改變進氣方向，改變活塞桿的移動方向。
失效形式 : 活塞卡死，不動作；氣缸無力，密封圈磨損，漏氣。
機械接觸式無桿氣缸的結構和工作原理：
機械接觸式無桿氣缸，其結構如下圖3所示。在氣缸缸管軸向開有一條槽，活塞與滑塊在槽上部移動。為了防止泄漏及防塵需要，在開口部采用聚氨脂密封帶和防塵不銹鋼帶固定在兩端缸蓋上，活塞架穿過槽，把活塞與滑塊連成一體。活塞與滑塊連接在一起，帶動固定在滑塊上的執行機構實現往復運動。
這種氣缸的特點是：1) 與普通氣缸相比，在同樣行程下可縮小1/2安裝位置；2) 不需設置防轉機構；3) 適用于缸徑10～80mm，大行程在缸徑≥40mm時可達7m；4) 速度高，標準型可達0.1～0.5m/s；高速型可達到0.3～3.0m/s。其缺點是：1) 密封性能差，容易產生外 泄漏。在使用三位閥時選用中壓式；2) 受負載力小，為了增加負載能力，增加導向機構。
XL-40-250-50
XL-40-200-70
XL-40-800-050
XL-50-25-50
XL-50-40-50
XL-50-80-50
XL-50-100-50

機械接觸式無桿氣缸
l－節流閥，2－緩沖柱塞，3－密封帶，4－防塵不銹鋼帶，5－活塞，6－滑塊，7－活塞架
磁性無桿氣缸的結構和工作原理：
活塞通過磁力帶動缸體外部的移動體做同步移動，其結構如圖4所示。它的工作原理是：在活塞上安裝一組高強磁性的磁環，磁力線通過薄壁缸筒與套在外面的另一組磁環作用，由于兩組磁環磁性相反，具有很強的吸力。當活塞在缸筒內被氣壓推動時，則在磁力作用下，帶動缸筒外的磁環套一起移動。氣缸活塞的推力與磁環的吸力相適應。
磁性無桿氣缸
1－套筒，2－外磁環，3－外磁導板，4－內磁環，5－內磁導板，6－壓蓋，7－卡環，8－活塞，9－活塞軸，10－緩沖柱塞，11－氣缸筒，12－端蓋，13－進、排氣口
齒輪齒條式擺動氣缸的結構和工作原理：
齒輪齒條式擺動氣缸是通過連接在活塞上的齒條使齒輪回轉的一種擺動氣缸，其結構原理如下圖5所示。活塞僅作往復直線運動，摩擦損失少，齒輪傳動的效率較高，此擺動氣缸效率可達到95%左右。
