產品詳細介紹

隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。

隧道混凝土養護施工技術及一種隧道混凝土養護臺車,其特征在于包括行走系統,水管輪盤,噴淋管斜撐,進水管,臺車大架,噴淋管和噴頭;所述臺車大架固定安裝在行走系統上部,水管輪盤設置在臺車大架的兩側面,進水管布置在水管輪盤上,噴淋管沿隧道混凝土結構橫斷面設置,由臺車大架上的噴淋管斜撐支撐固定,并與進水管相連;在噴淋管上,固定設有若干個朝向隧道混凝土結構端面的噴頭;有效克服了人工養護效果差,施工效率低,操作繁瑣不靈便,安全隱患較大的不足,推廣應用后能取得較好的經濟及社會效益.

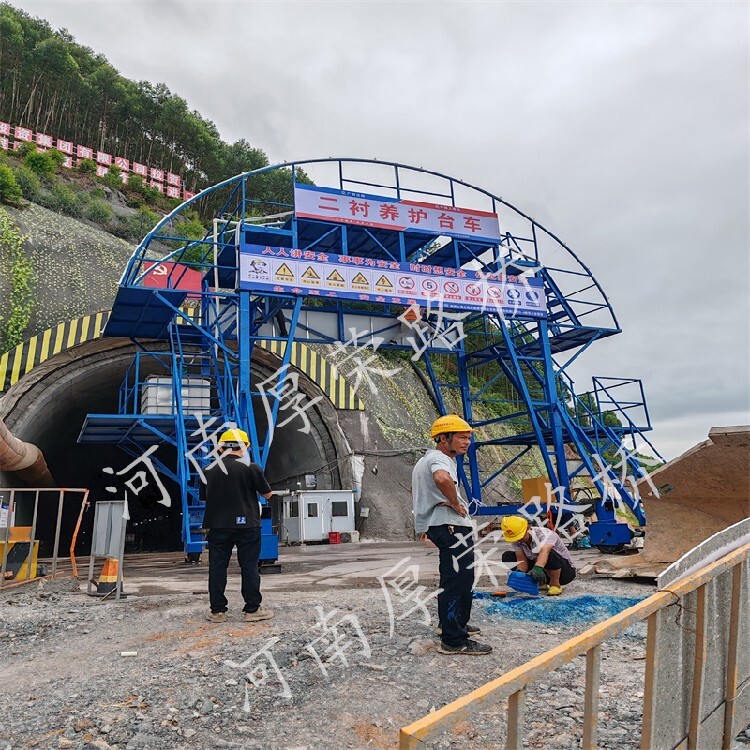

隧道二襯養護臺車
二次襯砌是隧道工程施工在初期支護內側施作的模筑混凝土或鋼筋混凝土襯砌，與初期支護共同組成復合式襯砌。

二次襯砌和初期支護相對而言，指在隧道已經進行初期支護的條件下，用混凝土等材料修建的內層襯砌，以達到加固支護、優化路線防排水系統、美化外觀、方便設置通訊、照明、監測等設施的作用，以適應現代化高速道路隧道建設的要求。

隧道二襯施工噴淋養護
明洞二襯施工方法：1、將二襯臺車推進至明洞范圍。2、在臺車上進行明洞鋼筋綁扎。3、鋼筋綁扎結束后，在外側立模板，頂部留孔，采用砼輸送泵將砼注入模板內，4、待砼施工完7天后拆除模板，移走二襯臺車。

隧道養護臺車
明洞指的是沒有覆蓋層,在露天施作仰拱、填充、支內模、掛防水板、綁鋼筋、支外模、澆筑襯砌混凝土,再人工填土覆蓋的洞稱明洞?！　∷淼朗锹裰糜诘貙觾?nèi)的工程建筑物，是人類利用地下空間的一種形式。隧道可分為交通隧道，水工隧道，市政隧道，礦山隧道?！　?970年國際經濟合作與發展組織召開的隧道會議綜合了各種因素，對隧道所下的定義為:"以某種用途、在地面下作用任何方法規定形狀和尺寸修筑的斷面積大于2㎡的洞室。"

隧道二襯修補臺車
隧道洞口施工方法：

1、洞頂截水溝

在進行洞口土石方開挖前，施作好洞頂截水溝。以防地表水滲入開挖面，洞頂環形截水溝與路基邊溝相接，形成良好的排水系統。截水溝出口附近應用漿砌片石鋪砌，以防沖刷。

2、洞口邊仰坡施工

洞口施工前組織測量人員對邊仰坡開挖線進行準確的測量定位，采用人工配合挖機分臺階進行從上至下開挖，開挖至高度2米時用人工對坡面進行清理，個別需要爆破的部位采用松動爆破，在挖機開挖邊坡時預留10～15㎝用人工修刷，盡量做到坡面平整。

3、洞口長管棚施工

支護剛度大，可承受土體的垂直和側向壓力，長管棚預支護具有棚架、錨固、固結地層的三種功能，它將部分荷載有效地吸收和傳遞到已封閉的支護結構上。在軟弱松散不良地質地帶，通過長管棚注漿補充固結土體，增強隧道上方土體的穩定性，隧道進洞安全，滿足圍巖開挖穩定的要求。

隧道二襯修補臺車
隧道自動養護臺車
隧道洞口段工程施工工序流程如下：
一、截水溝施工
洞口邊仰坡邊緣線5米以外設臵洞頂截水溝。洞頂截水溝位臵結合現場實際情況布設，采用人工開挖和人工砌筑，自低處向高處分段開挖和砌筑，并根據現場實際情況設臵沉降縫，沉降縫設臵距離為15m~20m。并在邊、仰坡施工前完成，確保坡面穩定。
a、基坑開挖
開挖時嚴格按照?qǐng)D紙尺寸開挖，先用機械簡單在截水溝測定中線開槽，再用人工整平基坑并夯實，基槽底面應夯實到圖紙規定的壓實度，對于基槽底面土質不符要求的，應及時開挖換填土，進行加固，溝底與溝壁堅實平順，不欠挖。
b、漿砌施工
進行鋪砌時，截水溝漿砌片石工程咬扣應緊密，嵌縫飽滿、密實，勾縫平順無脫落，縫寬大體一致。當截水溝的位臵、斷面、尺寸、坡度、標高均符合圖紙要求。為防止水流下滲和沖刷，截水溝應進行嚴密的防滲和加固處理。地質不良地段和土質松軟、透水性較大或裂隙較多的巖石路段，對溝底縱坡較大的土質截水溝及截水溝的出水口，均應采取措施防止?jié)B漏和沖刷溝底及溝壁。
二、邊仰坡開挖
洞口土方采用挖掘機分層開挖，自卸汽車運至棄碴場；石方采用淺孔控制弱爆破，挖掘機或裝載機裝碴，自卸汽車運至棄碴場。
1）隧道明洞、洞門開挖前，施工洞口邊仰坡外的截、排水溝，以避免對邊坡沖刷，導致邊坡落石、失穩坍塌。明洞及洞門段開挖采用人工配合挖掘機由上而下進行。遇個別較大孤石或少量硬質巖，風鉆鉆孔、微藥量解體，風鎬修鑿輪廓或非電控制光面爆破，不得擾動邊坡，影響邊坡穩定。裝載機或挖掘機裝碴，自卸汽車直接運輸?shù)揭?guī)定地點卸碴。邊坡開挖坡度按設計圖放坡，當開挖到暗洞支護相應標高時，立即進行支護施工。結合邊坡地形穩定程度，坡面用錨桿、鋼筋網、噴混凝土作為臨時防護，以確保施工安全。
2）邊仰坡刷坡自上而下分層進行，每層高度2～3m，隨開網噴支護。做好坡面噴混凝土防護層與原坡面銜接，防止坡面風化，引起水土流失、導致邊仰坡防護受到損壞。隧道明洞、洞門開挖，避免在雨天進行。
三、邊仰坡防護
(1)砂漿錨桿施工
a、機械鉆孔
潛孔鉆安裝完成后，根據測量放樣孔位，用地質羅盤控制鉆孔方向，嚴格認真進行孔位調整，確保鉆機安放支架牢固穩定，在造孔過程中不允許出現晃動。
b、錨孔清孔
鉆進達到設計深度后，不能立即停鉆，要求穩鉆1～2分鐘，防止孔尖達不到設計孔徑。鉆孔孔壁不得有沉碴及水體粘滯，清理干凈，在鉆孔完成后，使用高壓空氣（風壓0.2～0.4MPa）將孔內巖粉及水體全部清除出孔外，以免降低水泥砂漿與孔壁巖土體的粘結強度，清孔完成后，應將孔口暫時封堵，避免碎屑雜物進入孔內。
c、安裝錨桿
錨孔成孔結束后，經監理工程師檢驗合格后，方可進行下道工序施工。安裝前，要確保每根鋼筋順直，除銹、除油污，安裝錨桿體前再次認真核對錨孔編號，人工緩緩將錨桿體放入孔內，用鋼尺量出孔外露出的鋼桿長度，計算孔內錨桿長度（誤差控制在±50mm范圍內），確保錨固長度。

隧道噴淋養護臺車
隧道二襯施工條件

1、二次襯砌施作一般在圍巖和初期支護變形趨于穩定后進行。

2、在隧道洞口段、淺埋段、圍巖松散破碎段，應盡早施作二次襯砌，并應加強襯砌結構。

3、進行二次襯砌的作業區段的初期支護、防水層、環縱向排水系統等均已驗收合格；防水層表面粉塵已清除干凈。

4、防水板鋪設位置應二次襯砌施工。

5、二次襯砌施工前檢查隧道中線、高程及斷面尺寸，符合設計要求。

6、仰拱上的填充層或鋪底調找平層已施工完畢；地下水已合理引排；施工縫已按設計要求處理合格；基礎部位無雜物、積水。

7、二次襯砌作業區域的照明、供電、供水、排水系統能滿足襯砌正常施工要求，隧道內通風條件良好。

隧道二襯噴淋養護修補臺車
臺車在進行襯砌工作前，要對臺車進行定位，使臺車輪廓斷面尺寸與要求尺寸一致。臺車行走至待襯砌斷面后，通過以下幾個動作進行定位：

（1）通過操作液壓系統的平移油缸調節臺車中線，使其與隧道中線對齊；

（2）操作液壓系統頂升油缸，使臺車升至標準襯砌高度，然后旋緊基礎千斤，之后復核高度尺寸；

（3）操作液壓系統，使側向油缸活塞桿伸出并達到標準襯砌斷面，然后人工扳動側向支撐絲桿千斤，使之達到側向油缸支撐位置并旋緊；

（4）完成以上幾個動作后，應進行斷面尺寸的復核，以防有誤。
