1.1產品特點及用途

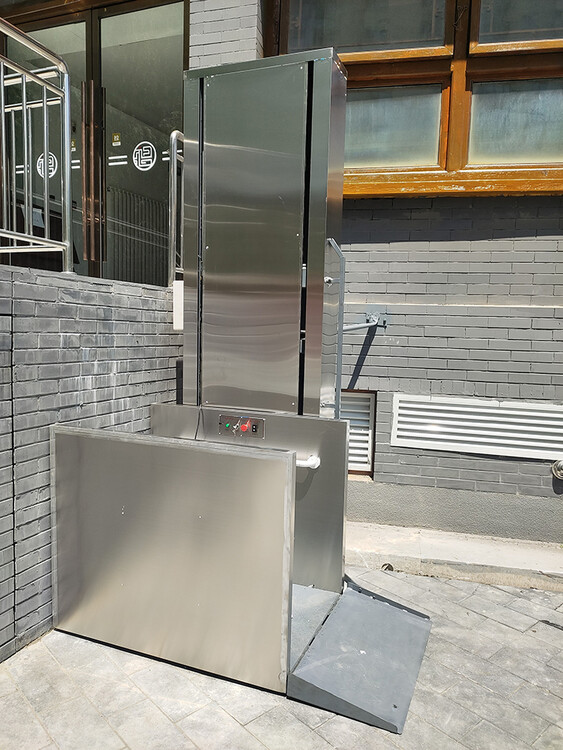

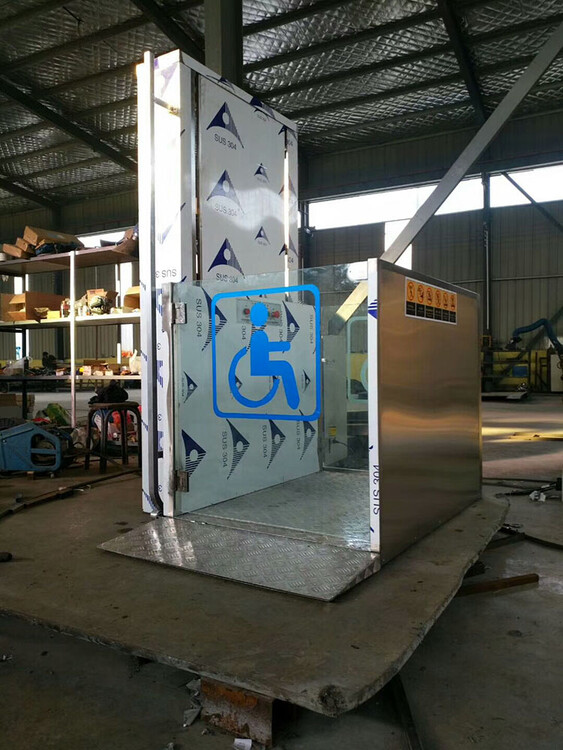

QYWZA-03型無障礙升降平臺，是一款液壓或螺桿驅動的垂直升降平臺。產品直接固定于地面，施工簡單，外形美觀。平臺在設計制造中采用歐美標準，具有噪音小、運行平穩、多級安全保護，可根據通道的需要互換90°或180°出入方式，    設備安裝有安全翹板及底板安全網等安全裝置，提高設備的安全性及穩定性。外表采用鋁合金靜電噴塑，具有防水防銹， 外形美觀等優點。該產品符合JG50《城市道路和建筑物無障礙設計規范》和GB24805-2009《行動不便人員使用的垂直升降平臺》的標準?？稍?40℃到50℃的溫度范圍中正常工作。適用于社區、醫院、學校、酒店等、公共場所的無障礙通道實施。

1.2工作原理

無障礙升降機的工作原理，主要動力來源于液壓或螺桿的驅動機構，臺面底部安裝安全觸板開關，驅動塔下端是油箱、電氣箱和油缸固定座，油缸上端安裝支撐橫梁，橫梁內裝有對稱鏈條滾輪，鏈條分別固定在油缸的吊耳和導向板上， 橫梁兩側靠輪可沿著導軌中側做軌道運動，能夠使平臺平穩升降。驅動塔的側邊裝有手動下降裝置，旋開螺母拉動鋼索即可手動應急下降。

平臺上升時，電機驅動液壓泵從油箱經濾油器吸油，液壓油經液壓泵形成一定壓力，經單向閥、溢流閥、防爆閥， 進入油缸下端，使油缸的活塞向上運動，頂動橫梁，帶動平臺上升。平臺下降時，液壓油經電磁換向閥、節流閥回到油箱，使油缸的活塞向下運動，帶動平臺下降。在下降油路上設置單向壓力補償閥保持流量恒定，可使下降速度不受重物變化而變化。在油壓缸的進油口安裝油路防爆閥。
