   鋼制閘門的適用范圍:

鋼閘門是給排水工程、水利、水電工程中常用的攔水、止水設備,我公司生產的鋼閘門種類***,可適用于各種場合。

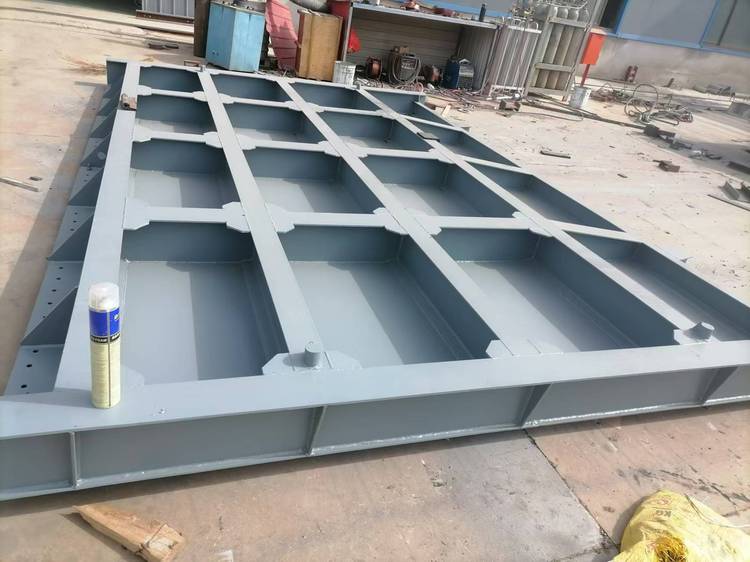

鋼制閘門門葉是由面板、構架、支承行走部件、吊具、止水部件等組成,構架與面板組成閘門的承重結構。構架是梁系組成的框架,又稱梁格,一般由水平次梁、豎直次梁(或豎向隔板)、主梁、邊梁組成。根據閘門的尺寸大小,也有不設置次梁的布置方式。

梁格支承面板并承受面板傳來的水壓力。梁格把面板分成許多矩形的區格,因此在鋼閘門設計中,選擇梁格的布置,不僅關系到梁系本身,而且與鋼面板的設計密切相關。

梁格的連接形式是指面板、水平次梁、豎直次梁、主梁之間相互位置的形式,目前普遍采用的有等高連接和降低連接兩種類型。

等高連接的特點是水平次梁、豎直次梁和主梁的前翼緣都直接與面板焊接相連,也稱齊平連接。它的優點是梁格與面板可形成牢固的整體,整體剛度好;面板為四邊支承,受力條件好;面板可作為梁截面的一部分參與梁格的抗彎工作,從而減少梁格的用鋼量。這種連接的缺點是在水平次梁與豎直梁相交處,水平次梁需要斷開,構件多,施工麻煩。目前實腹式主梁的閘門中多數采用高等連接,并使用實腹式豎向隔板兼做豎直次梁,這樣可在隔板上開孔,使水平次梁從中穿過而成為連續梁,從而簡化了梁格接頭的構造和制造工藝。

降低連接事主梁和水平次梁直接與面板相連,而豎直次梁降低到水平次梁的后面,使水平次梁可在面板與豎直次梁直接穿過而成為連續梁,此時面板為兩邊支承。但面板扔可作為主梁及水平次梁的一部分,參與它們的抗彎工作。

景德鎮平面鋼制閘門 不銹鋼渠道插板閘門  噴沙除銹及熱噴鋅

底軸驅動下臥式翻板閘門 底軸驅動下臥式翻板閘門(鋼壩閘門)

是一種***可調控溢流閘門,它有土建結構、帶固定軸的鋼閘門門體、啟閉設備等組成。

這種建筑物適合于閘孔較寬而水位差比較小的工況,由于它可以設計的比較寬,可以省去數孔閘墩,所以不僅結構簡 單,可以節省不少土建投資,而且可以立門蓄水,臥門行洪排澇,適當開啟調節水位, 還可以利用閘門門頂過水,形成人工瀑布的景觀效果。

底軸驅動下臥式翻板閘門結構組成 在孔口凈寬范圍內由左、右相對立的兩扇帶底軸的門葉組成,相對孔口中心線呈對稱布置, 孔口中心線處的連接結構采用對各向變位有一定適應能力的Q形橡皮。

每扇門葉沿寬度方向由多塊的門葉結構用螺栓拼接而成,相鄰的門葉結構之間設有縱向止水。

門葉與底軸間采用螺栓連接。翻板閘門的上游設一道底水封,采用***高分子合成硬質材料,為延長使用壽命,補償磨損量,壓板上設有預壓板彈簧。

側水封為插拔式具自動補償功能的雙向止水裝置,不僅具有止水功能,在出現溫變情況下。

翻板閘門允許門頂溢流, 門頂設有破水器,以避免局部開啟運行時因門頂溢流及啟閉操作時造成門后負壓。底軸作為門葉縱向懸臂梁的固端和閘門啟閉驅動軸是本水閘***重要的構件之一。

限度地避免土建結構變形和變位對底軸運行的影響,使底軸受力狀態明確,設計將底軸主體在孔口中心線處一分為二,再采用波紋管加滑動止水襯套的柔性連接形式將左右兩段底軸連接起來。
