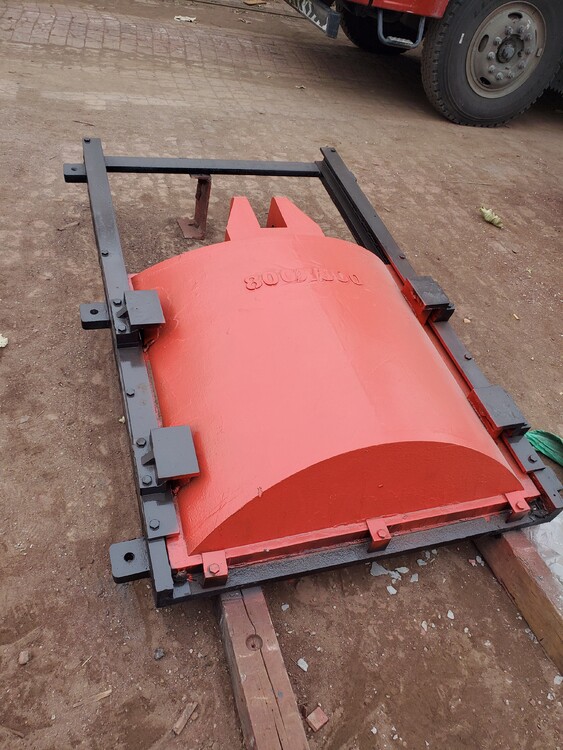

雙向止水鑄鐵鑲銅閘門

雙向止水鑄鐵閘門用在雙向承壓水域,閘門和閘槽為上寬下窄椎體。閘門密閉性好。 ??雙向鑄鐵鑲銅閘門、鑄鐵閘門如何安裝:安裝前可根據不同的閘門尺寸設計不同的預埋槽,規格一般為200*200MM,300*300MM,350*350MM,400*400MM等。 ??安裝時閘門和閘框一起起吊和安裝,預埋槽內安置預埋鐵以便于閘門的固定,當上述事宜均完成后,二次澆注預埋槽將預埋件預埋上。 ??雙向止水鑄鐵鑲銅閘門用途:用于要求正,反止水的工程。 ??1、閘板與閘框為錐度配合形式,此結構可使閘門閉合后實現良好的止水效果。 ??2、閘門安裝簡單方便。

 梧州雙向止水鑄鐵鑲銅閘門 高水頭鑄鐵閘門價格

鑄鐵閘門原理結構

鑄鐵閘門的工作原理和其結構在某種程度上來講是相互聯系、相互影響的。因為它有如此的工作原理所以需要相應的結構;由于它有如此的結構,使其形成對應的工作原理。 (鑄鐵閘門) 鑄鐵閘門的工作原理: ??閘門門框與門體安裝在水下部位,導軌則裝在門框上端,了門體工作時,沿門框,導軌在一定行程內作上、下垂直方向往復運動。(鑄鐵閘門) ??工作時,轉動啟閉機搖把使螺母或螺桿蝸輪作旋轉運動,帶動傳動螺桿工作,使門體相對對門框作上下往復運動,同時,楔緊裝置運用楔塊可緊可松的工作原理,使門體下降至設定極限位置時,門框、門體密封座面能有效地貼合,起到截水之作用。(鑄鐵閘門) ??因為鑄鐵閘門在水下工作,為操作方便,在水下設置了啟閉裝置,由于閘門標高不相一致,所以傳動螺桿的長短,軸導架的設置與否,視其具體尺寸而定。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接,使門體作上、下往復運動的動力源來于啟閉機。(鑄鐵閘門) ??門體向上全部打開時,水則疏通;反之,則為截止。如果因為工作需要調節水位時,也可以半啟半閉,以達到疏通、截止、調節水位之目的。(鑄鐵閘門) ?? ??鑄鐵閘門的主要結構,包括: ??門框、門體、密封面、軸導架、導軌、小規格的與門框連在一起,大規格的與門框分體、啟閉裝置、傳動螺桿、吊耳、也可與門體為一體等。(鑄鐵閘門) ??掌握鑄鐵閘門的工作原理和結構特性對于了解整個鑄鐵閘門有著很好的幫助作用,算是從內部深刻透析。鑄鐵閘門中經常會使用到螺桿啟閉機,由于螺桿啟閉機結構簡單、價格便宜等優點,受到了廣大用戶的喜愛。很多用戶都會選用螺桿啟閉機,但是螺桿啟閉機在器件方面的選擇是很有講究的,下面,小編就為您具體介紹。 1、螺桿啟閉機在使用的過程中,如果是采用的是無交流電源的話,其*是可以根據所使用的直流電源電壓來進行選用的。比如說,電喇叭、晶體管*,亦或是那些蜂鳴器等音響器,只要是在行程開關中,選用額定電流5A觸桿式的就行了。 2、螺桿啟閉機在使用的過程中,如果使用的是有交流電器、電動啟閉的鋼閘門的話,我們在選擇的過程中,也是可以選擇電喇叭、昌體管報警或蜂鳴器的,不過,對于*來講,我們還是電源根據所選用*的額定電壓確定的好。

閘門

(1)閘門框由合金鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門創及立車精加工并分別加工一道槽,以便鑲?cè)肭嚆~密封面。 (2)閘門體為整體鑄造的方形和圓形開板,并應在迎水面自帶"井"字形的加強筋,加強筋的數量視閘門規格大小而定,一般間距為250~350mm之間,門體平面精加工并帶有鑲銅條的槽,以便鑲?cè)肭嚆~密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳為鑄鋼,門體與吊耳的兩接角面精加工之后用螺栓固定,吊耳的銷軸孔用鏜床加工。 (3)導軌用合金鑄鐵制作,導軌面加工成與門框一樣的槽,并在平面上鑲?cè)肭嚆~,減少門體上下運行時的磨擦力,導軌和門框連接的接觸部位精加工,用螺栓聯接,并沒有定位銷防止錯位。 (4)楔緊裝置:為達到閘門的止水效果,閘門兩側應設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整,當閘門的某一處止水效果不好時可局部調整楔塊,當門體未關到位或已到位而楔塊尚楔緊時,需調整全部楔塊。 (5)密封面應采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內蒙古自治區,密封面銅條鑲好之后用龍門刨銑床進行銑削,磨削加工,應門框和門體之間的密切配合。
