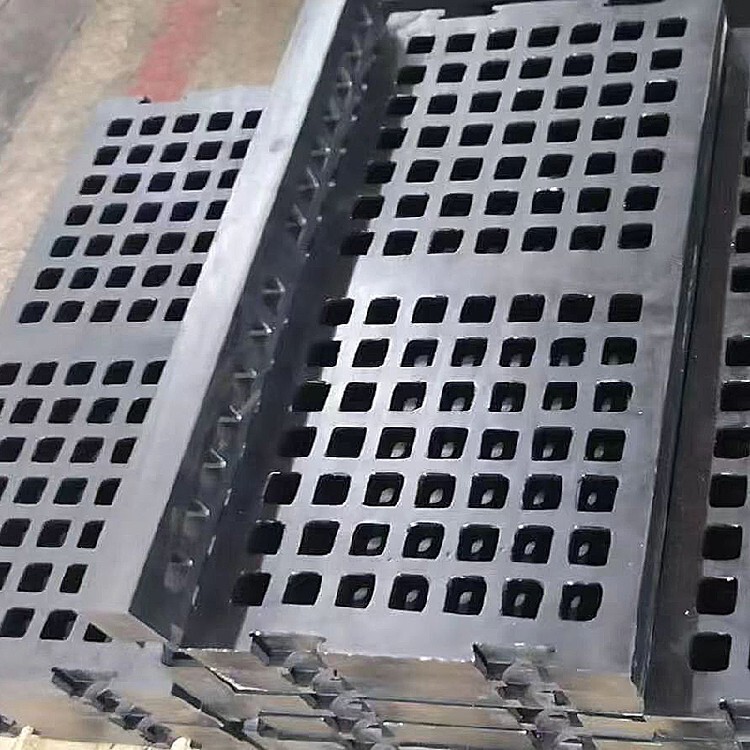

橡膠篩網(wǎng)在篩分設(shè)備中使用，與金屬篩板相比，有以下幾個主要特點(diǎn)：
1、能高度地吸收沖擊力，所以有良好的抗磨損性能，在正常情況下，耐磨橡膠篩網(wǎng)有較長的壽命。
2、噪音低、粉塵少，根據(jù)測定，相同的篩機(jī)使用耐磨橡膠篩網(wǎng)比用金屬篩板可降低噪音5-20分貝左右，并能明顯地減少粉塵飄揚(yáng)，使車間得到一個寧靜清潔的工作環(huán)境；
3、比重小、易安裝、易裝卸運(yùn)輸，篩網(wǎng)重量不到15Kg左右，既減輕了設(shè)備的本身重量，又相應(yīng)減少了篩機(jī)的動力消耗；
4、由于耐磨橡膠篩網(wǎng)本身的結(jié)構(gòu)，使其篩孔具有弛張性能，（即在外力作用下孔徑有小的周期性變化），且篩孔呈倒錐形，所以不易堵孔，具有較好的自凈能力；
5．篩分精度高，由于篩孔是成型一次沖成，所以尺寸準(zhǔn)確，具有編織篩面不可能有的篩分精度。

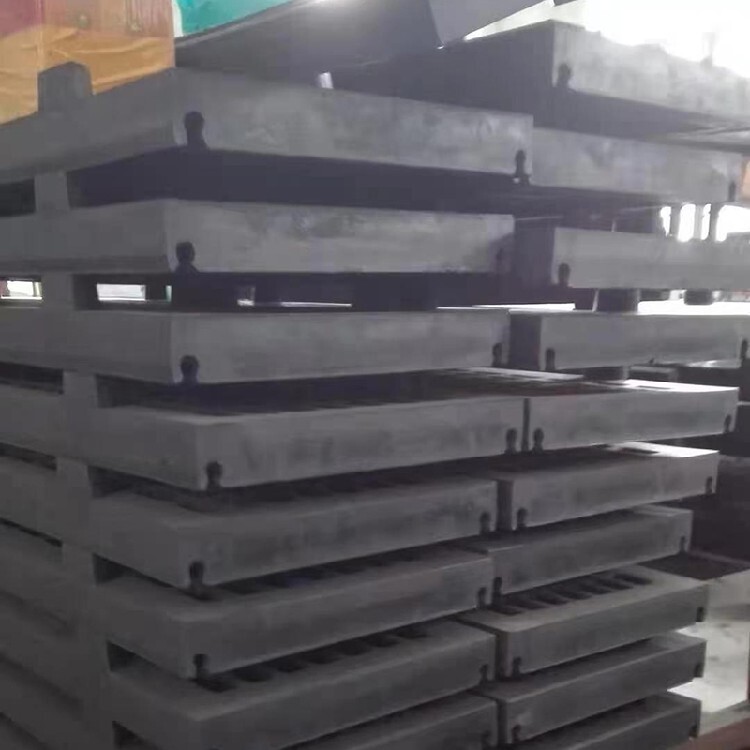

橡膠篩網(wǎng)制造簡單，噪音低，增加了柔性度，降低了框架的重量，降低了振動篩的振動能耗，篩分率高且使用壽命長，是由橡膠混煉而成的，橡膠篩網(wǎng)包括邊框、篩網(wǎng)孔、螺口和鋼筋；邊框上下各設(shè)有二個用于固定篩網(wǎng)的螺口，邊框和鋼筋固定在篩網(wǎng)孔的周邊，篩網(wǎng)孔的每個交叉點(diǎn)處均固定焊接，鋼筋為雙鋼筋結(jié)構(gòu)，邊框表面可以為各種顏色的橡膠，橡膠篩網(wǎng)中邊框和鋼筋的表面采用合成膠料加入橡膠配合劑混煉而成，使得橡膠與邊框和鋼筋之間有高強(qiáng)度粘結(jié)性，使橡膠篩網(wǎng)在工作中有很好的拉伸性；橡膠篩網(wǎng)的耐疲勞強(qiáng)度，延長了振動篩網(wǎng)的使用壽命，降低了工人的勞動強(qiáng)度和生產(chǎn)成本。

原材料準(zhǔn)備：
1.橡膠篩板的主要原料是以生膠為基本材料,而生膠就是生長在熱帶,亞熱帶的橡膠樹上通過人工割開樹皮收集而來。
2多種配合劑：是為了改善橡膠制品的某些性能而加入的輔助材料。
3.纖維材料有〔棉、麻、毛及各種人造纖維、合成纖維和金屬材料〔鋼絲、銅絲是作為橡膠制品的骨架材料,以增強(qiáng)機(jī)械強(qiáng)度、限制制品變型。
在原材料準(zhǔn)備過程中,配料按照配方稱量準(zhǔn)確。為了使生膠和配合劑能相互均勻混合,需要對材料進(jìn)行加工：
生膠要在60--70℃烘房內(nèi)烘軟后,再切膠、破膠成小塊；
配合劑有：塊狀的,如石蠟、硬脂酸、松香等要粉碎；
粉狀的若含有機(jī)械雜質(zhì)或粗粒時需要篩選除去；
液態(tài)的,如〔松焦油、古馬隆需要加熱、熔化、蒸發(fā)水分、過濾雜質(zhì)；
配合劑要進(jìn)行干燥,不然容易結(jié)塊、混煉時若不能分散均勻,硫化時產(chǎn)生氣泡,會影響產(chǎn)品質(zhì)量；

橡膠篩網(wǎng)的質(zhì)檢
1.外觀檢驗(yàn)
篩板表面應(yīng)整潔，無飛過，毛剌等，且不允許有雜質(zhì)，無明顯劃痕,泡狀突起.表面紋路自然,表面無可見的微粒,無折射缺陷及澆注口印跡,流痕等. 目測和手感
2.尺寸檢查
橡膠篩板尺寸按規(guī)定程序批準(zhǔn)的產(chǎn)品設(shè)計(jì)圖紙和各相關(guān)的GB標(biāo)準(zhǔn)制造,符合產(chǎn)品圖樣或技術(shù)文件的要求. 卷尺和卡尺
3.耐燃油性檢查
樣品在40OC的環(huán)境溫度下，放在燃油中浸泡48h后，其本積變化率應(yīng)小于10%，硬度變化為-25RHD以內(nèi)，拉斷強(qiáng)度變化率應(yīng)在-35%以內(nèi)，拉伸變化率在-20%以內(nèi)。

橡膠制品分類（二）
橡膠制品按原材料分，橡膠制品可分為干膠制品及膠乳制品兩大類。凡以干膠為原料制得的橡膠制品統(tǒng)稱干膠制品，如輪胎、膠帶、膠管等。這類產(chǎn)品產(chǎn)量占橡膠制品產(chǎn)量的90％以上。凡直接從膠乳制得的產(chǎn)品統(tǒng)稱膠乳制品，如膠乳手套、氣球、海綿等。這類產(chǎn)品產(chǎn)量不到橡膠制品總產(chǎn)量的10％。
橡膠制品按生產(chǎn)方法分，橡膠制品可分為模型制品和非模型制品。凡橡膠在金屬模型中定型并硫化的制品，均可統(tǒng)稱為模型制品，如輪胎、橡膠密封制品及橡膠減震制品等。但在橡膠工業(yè)中習(xí)慣地將模型制品理解為除輪胎以外的橡膠模型制品。凡不在模型中定型并硫化的產(chǎn)品，統(tǒng)稱為非模型制品，如膠帶、膠管、膠布、膠輥等。有的橡膠制品（如膠鞋等）可用模型法和非模型法生產(chǎn)。

橡膠篩網(wǎng)在加工中容易出現(xiàn)的問題-氣泡 及解決方案
常見的有大氣泡和薄皮氣泡兩種。大氣泡表現(xiàn)為橡膠接頭體表面存在體積較大的氣泡。大氣泡產(chǎn)生的原因及解決方法如下：
1制品硫化不充分，導(dǎo)致橡膠制品表面有大氣泡，割開其內(nèi)部呈蜂窩海綿狀。解決方法；延長硫化時間，提高硫化溫度。硫化時有足夠的壓力。調(diào)整配方，提高硫化速度
2橡膠-金屬粘接不良會引起粘結(jié)部位殘留大量氣體，加壓時氣體收縮。一旦撤去壓力，氣體擴(kuò)散，橡膠層較薄且面積較大的橡膠和金屬之間會出現(xiàn)氣泡。解決方法； 以1中所述方法解決
3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現(xiàn)氣泡。解決方法；增加模具合模后放氣次數(shù)。對模具進(jìn)行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進(jìn)開煉機(jī)混煉工藝，盡量避免氣體混入膠料。改進(jìn)注壓條件，使膠料能較慢的進(jìn)入模具型腔。改進(jìn)模具的排氣槽、溢料槽等
4 膠料配方中有易揮發(fā)物。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。使用的各種原料應(yīng)注意使用前的防潮工作，必要時可以進(jìn)行干燥。減少使用硫化時產(chǎn)生氣體等小分子物質(zhì)的原料。減少使用低沸點(diǎn)的增塑劑、填充油、軟化劑
薄皮氣泡表現(xiàn)為產(chǎn)品橡膠部分表皮淺層存在一定數(shù)量的小氣泡。薄皮氣泡產(chǎn)生的原因及解決方法如下所示。
5硫化條件，硫化劑配合不恰當(dāng)。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。調(diào)節(jié)適當(dāng)?shù)拇龠M(jìn)劑比例，不宜過高
6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
